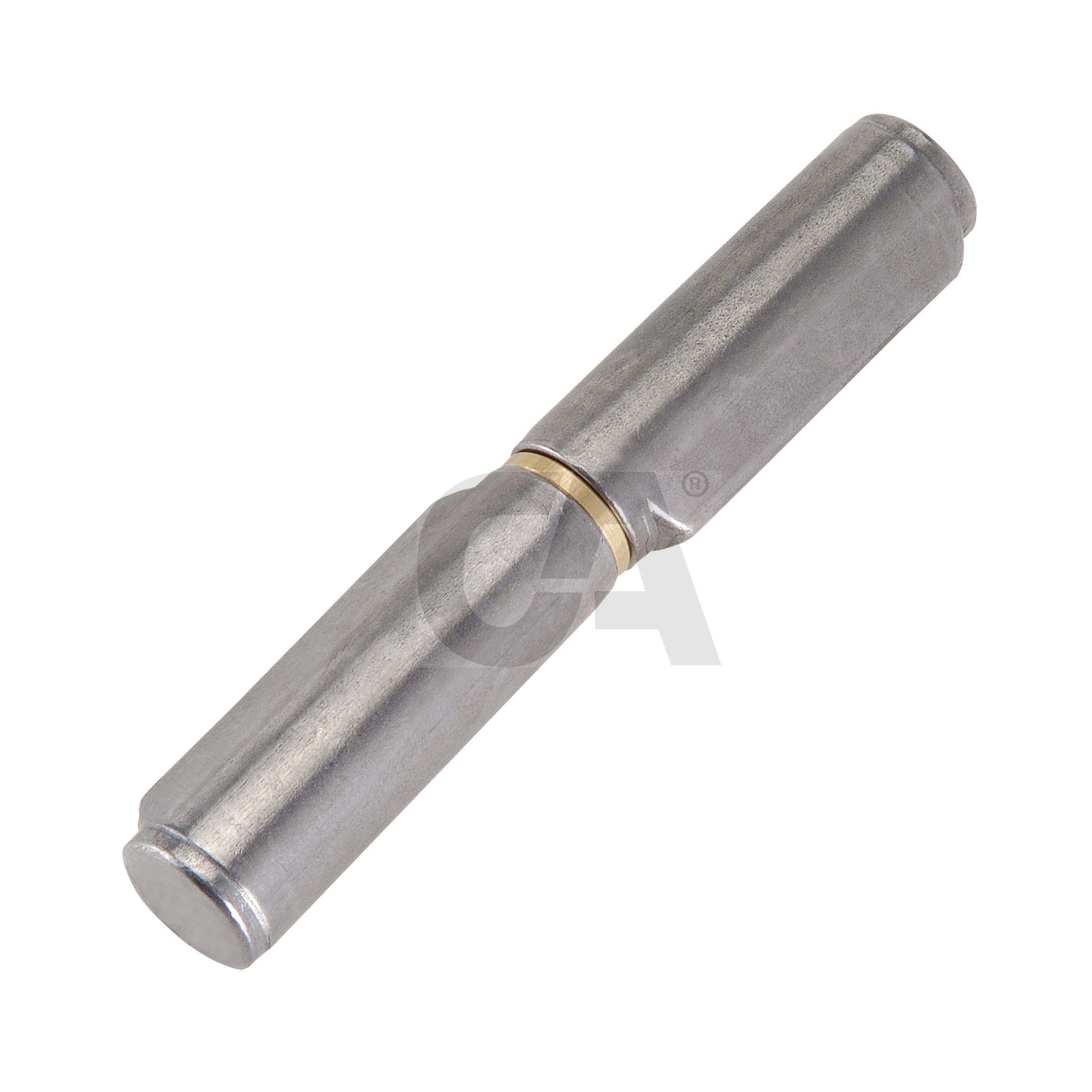

Cerniera con costa stampata perno acciaio con rondella fissa (*) - con rondella ottone

Cerniera con costa stampata perno acciaio con rondella fissa (*) – con rondella ottone

COD: 255

255.10x12x40

Cerniera c/costa STAMPATA perno acciaio mm.10x12x40

255.10x12x60

Cerniera c/costa STAMPATA perno acciaio mm.10x12x60

255.12x14x80

Cerniera c/costa STAMPATA perno acciaio mm.12x14x80

255.14x16x100

Cerniera c/costa STAMPATA perno acciaio mm.14x16x100

255.16x18x120

Cerniera c/costa STAMPATA perno acciaio mm.16x18x120

255.16x18x140

Cerniera c/costa STAMPATA perno acciaio mm.16x18x140

255.18x20x140

Cerniera c/costa STAMPATA perno acciaio mm.18x20x140

255.20x25x140

Cerniera c/costa STAMPATA perno acciaio c/rondella ottone mm.20x25x140

255.22x25x150

Cerniera c/costa STAMPATA perno acciaio c/rondella ottone mm.22x25x150

Tavola tecnica

cod.	mm.	pz/pcs	A	B	C	ØD	ØE	L	S	Tipo	Barcode	CodTek
255.10x12x40	Ø10x12x40	48	20	11.5	6.5	Ø6	Ø10	42	2	●	8033039301345	ACE025501GR
255.10x12x60	Ø10x12x60	48	28	11.5	6.5	Ø6	Ø10	58	2	●	8033039301352	ACE025502GR
255.12x14x80	Ø12x14x80	48	38	13.8	8	Ø7	Ø12	78	2	●	8033039301369	ACE025503GR
255.14x16x100	Ø14x16x100	24	48	16.2	9	Ø8	Ø14	98	2.3	●	8033039301376	ACE025504GR
255.16x18x120	Ø16x18x120	24	58	18.5	10.5	Ø9	Ø16	118.5	2.5	●	8033039301383	ACE025505GR
255.16x18x140	Ø16x18x140	24	68	18.5	10.5	Ø9	Ø16	138.5	2.5	●	8033039301390	ACE025506GR
255.18x20x140	Ø18x20x140	20	68	21	12	Ø10	Ø18	139	3	■	8033039301406	ACE025507GR
255.20x25x140	Ø20x25x140	18	68	24	14	Ø12	Ø20	139	3	■ (*)	8033039301413	ACE025508GR
255.22x25x150	Ø22x25x150	18	72	25.6	14.5	Ø14	Ø22	147	3	■ (*)	8033039301420	ACE025509GR
