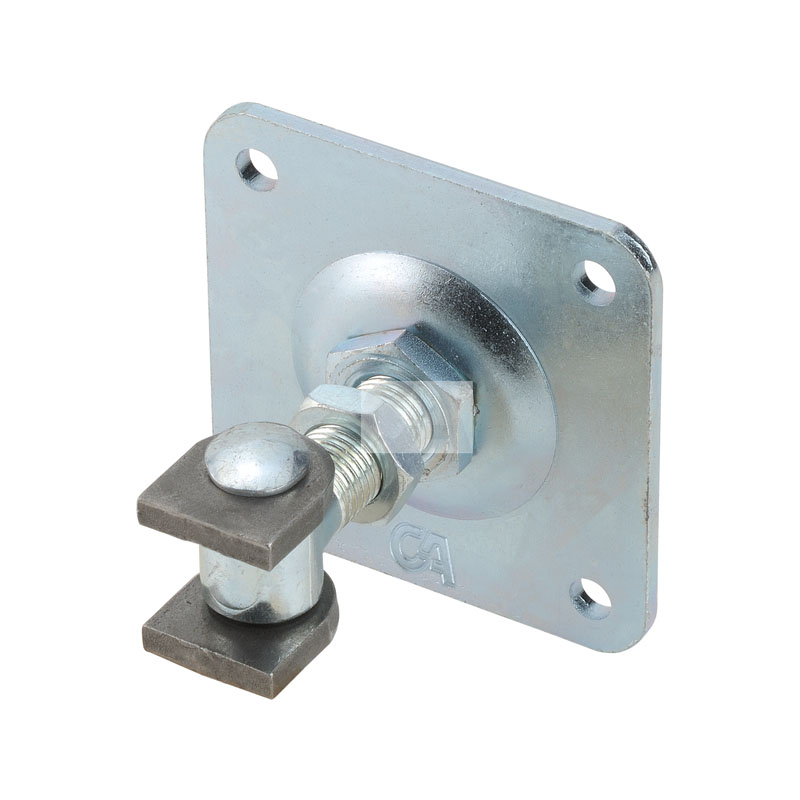

Cardine con alette con piastra e controdado

COD: 878

878.16

Cardine c/alette c/piastra 80×80 e controdado Zincato M16

878.18

Cardine c/alette c/piastra 80×80 e controdado Zincato M18

878.20

Cardine c/alette c/piastra 100×100 e controdado Zincato M20

878.22

Cardine c/alette c/piastra 100×100 e controdado Zincato M22

878.24

Cardine c/alette c/piastra 100×100 e controdado Zincato M24

878.27

Cardine c/alette c/piastra 120×120 e controdado Zincato M27

Tavola tecnica

cod.	mm.	pz/pcs	A	B	C	ØD	L	sp	M	N	R	fori	piastra	CH.1	CH.2	Barcode	CodTek
878.16	M16	10	27	38	21	Ø12	84	5	M16	5	64-83	56x56	80x80	Es.36	Es.4	8033039313423	ACA087805ZB
878.18	M18	10	30	43	21	Ø14	92	6	M18	5	68-91	56x56	80x80	Es.36	Es.5	8033039304704	ACA087801ZB
878.20	M20	10	30	43	21	Ø14	92	6	M20	5	68-91	65x65	100x100	Es.36	Es.5	8033039314055	ACA087804ZB
878.22	M22	10	35	53	25	Ø17	96	8	M22	5	76-95	65x65	100x100	Es.36	Es.6	8033039304711	ACA087802ZB
878.24	M24	10	35	53	25	Ø17	106	8	M24	5	77-105	65x65	100x100	Es.36	Es.6	8033039313973	ACA087806ZB
878.27	M27	6	35	53	25	Ø17	102	8	M27	6	81-101	90x90	120x120	Es.46	Es.6	8033039304728	ACA087803ZB
